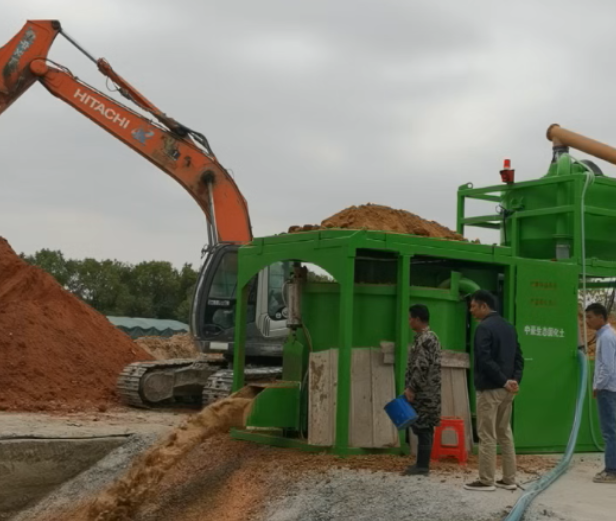

在城市更新与基建项目中，大量建筑渣土如何资源化利用成为焦点。不少施工单位考虑将其用于临时道路或非承重路基，通过武汉固化土制作技术实现“变废为宝”。但并非所有渣土都适合直接使用，其可行性主要取决于两个核心指标：含泥量与颗粒级配。

　　一、含泥量过高会削弱强度

　　建筑渣土若混入大量黏土、淤泥或有机杂质（如木屑、塑料），不仅影响固化剂与颗粒的胶结效果，还会在潮湿环境下膨胀软化。一般要求含泥量（＜0.075mm颗粒）控制在25%以下，超过此限需筛分或掺入砂石调节。

　　二、粒径分布决定密实度与稳定性

　　理想的固化土原料应具备良好级配：既有粗颗粒（如碎砖、混凝土块，粒径5–30mm）提供骨架支撑，又有适量细料填充空隙。若渣土过于细粉化（如全为砂浆粉），则缺乏骨架，易板结开裂；若过大块体过多（＞50mm），则难以拌合均匀，影响整体性。

　　三、预处理是成功前提

　　使用前建议对渣土进行简单处理：

　　➤破碎：将大块混凝土、砖块破碎至30mm以下；

　　➤筛分：去除塑料、织物、金属等杂物；

　　➤晾晒或控水：含水率过高会稀释固化剂，建议控制在10%–18%之间。

　　四、合理配比与养护不可少

　　即使原料合格，仍需根据渣土特性调整水泥、石灰或专用固化剂掺量（通常为干土质量的4%–8%），并严格控制拌合均匀度与压实遍数。施工后及时覆盖保湿养护3天以上，确保强度正常发展。

　　需要强调的是，此类固化土适用于施工便道、堆场硬化、园林步道基层等非高荷载场景，不可替代市政主干道结构层。

　　本文部分内容由AI辅助，已结合2026年《建筑垃圾再生利用技术导则》及武汉固化土工程应用规范进行人工修订。希望以上说明，能帮助工程人员在武汉固化土制作实践中，科学评估建筑渣土的适用性，既节约成本，又保障工程质量与环保合规。
